Як правильно підібрати конденсатовідвідник для промислових пароконденсатних систем

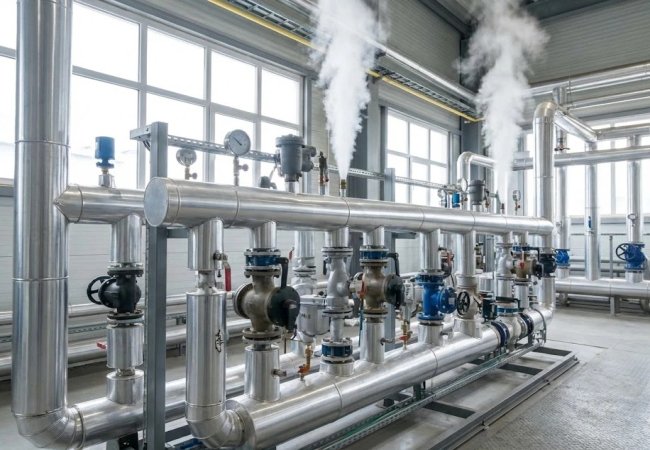

Конденсатовідвідники — це критично важливі елементи будь-якої промислової пароконденсатної системи. Їх завдання — оперативно та ефективно виводити утворений конденсат, не випускаючи пару. Неправильно підібраний пристрій може звести нанівець ефективність усієї установки: призвести до втрат енергії, гідроударів, корозії обладнання та нестабільності температурного режиму. Щоб цього уникнути, слід враховувати багато технічних параметрів та особливості процесу.

Що впливає на вибір конденсатовідвідника?

Промислові парові мережі характеризуються великою протяжністю, високими робочими тисками, змінним навантаженням і жорсткими вимогами до надійності. Вибір конденсатовідвідника має базуватися на таких факторах:

Тип парогенерації: насичена або перегріта пара;

Тиск у мережі: номінальний і піковий (вибухове навантаження);

Температура пари та конденсату;

Розрахунковий об’єм утворення конденсату в годину;

Тип середовища — чиста пара чи наявність домішок (масло, реагенти, тверді частки);

Конфігурація трубопроводу: горизонтальна/вертикальна, місце для встановлення;

Періодичність обслуговування (автономні лінії чи з вільним доступом до обладнання).

Різновиди відвідників та їх призначення

У промислових умовах використовують кілька типів конденсатовідвідників. Кожен має свою специфіку:

1. Поплавкові з важелевим механізмом
Працюють на основі змін рівня води. Ідеально підходять для безперервного видалення великої кількості конденсату без втрат пари.
Типові сфери: теплообмінники, парові обігрівачі, ємнісне обладнання.

2. Термодинамічні з диском
Надійні при високих навантаженнях, стійкі до гідроударів. Компактні, прості в установці.
Використання: головні парові магістралі, паропроводи великого тиску, лінії з імпульсною подачею.

3. Термостатичні (біметалеві або з капсулою)
Активуються зміною температури. Дозволяють відводити охолоджений конденсат, зберігаючи теплову енергію.
Переважно застосовують у: системах із частими пусками, стерилізаторах, лініях з пульсуючим потоком.

4. Ковшові відвідники
Працюють за принципом інверсії тиску. Надійні в середовищах з брудним конденсатом.
Встановлюються у: хімічній, нафтопереробній, харчовій промисловості.

Особливості для складних виробництв

На великих об’єктах часто виникає необхідність індивідуального підходу до кожної ділянки. Наприклад:

Для ліній з різною продуктивністю потрібні окремі відвідники з оптимальним діаметром отворів;

Важливо враховувати динаміку запуску: не всі типи відвідників реагують швидко на нагрів;

В умовах змішаного навантаження — комбінація зворотного клапана, фільтра та конденсатовідвідника дає кращий результат;

Обов’язкова наявність фільтра грубої очистки перед кожним пристроєм для захисту від часток і бруду;

На об’єктах з високими ризиками гідроударів рекомендують підключення через гнучкі компенсатори.

Типові помилки інженерів

1. Підбір за діаметром труби, а не за продуктивністю;

2. Ігнорування рекомендацій щодо монтажної орієнтації (деякі працюють тільки горизонтально);

3. Використання одного типу на всіх ділянках без урахування умов експлуатації;

4. Відсутність перевірки герметичності після монтажу;

5. Установка без байпасної лінії, що унеможливлює обслуговування без зупинки процесу.

Рекомендації для фахівців

Проводьте періодичний аудит пароконденсатної мережі — втрати пари часто непомітні візуально;

Застосовуйте тепловізійний контроль для виявлення несправностей або протікання;

Плануйте обслуговування мінімум раз на пів року, а в агресивних умовах — щокварталу;

Обирайте пристрої з нержавіючим корпусом для середовищ з агресивними домішками;

Зберігайте технічну документацію на кожну одиницю обладнання для швидкого аналізу у випадку збоїв.

Правильно підібраний конденсатовідвідник — це гарантія безперебійної та енергоефективної роботи всієї пароконденсатної системи. У промислових масштабах ціна помилки надто висока: від зниження продуктивності до повного виходу з ладу обладнання. Тому кожне рішення має базуватись не на візуальному підборі, а на розрахунках і аналізі умов експлуатації.
