Шафи РЗА: принцип роботи, типи та сфери застосування на енергетичних об'єктах

Сучасна промисловість працює в умовах високої конкуренції, жорстких стандартів безпеки та постійного технологічного оновлення. Підприємства енергетичного, машинобудівного, транспортного та інших секторів стикаються з необхідністю забезпечити безперебійну роботу обладнання, мінімізувати простої та відповідати міжнародним нормам якості та безпеки.

Релейний захист і автоматика (РЗА) – це система, призначена для виявлення небезпечних режимів в електроустановках та швидкого відключення пошкоджених ділянок мережі. Вона гарантує безпеку обладнання, запобігає аваріям та мінімізує час простою.

Принцип роботи РЗА

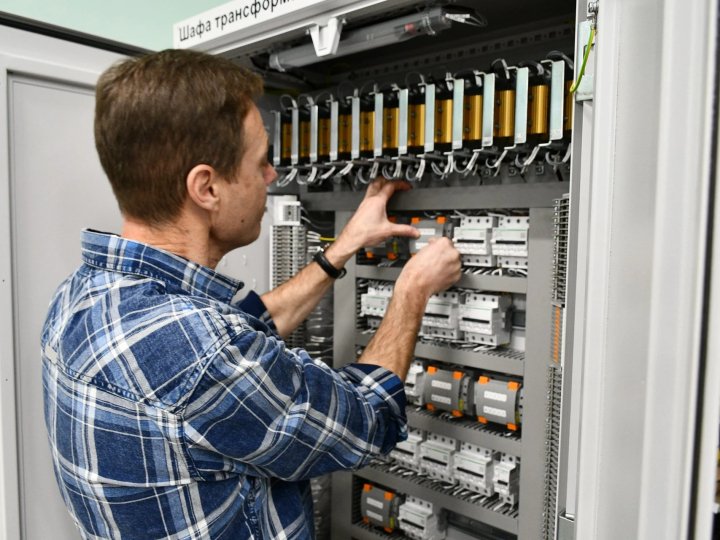

Шафи релейного захисту та автоматики – це спеціалізовані корпуси електричного керування, що використовуються для моніторингу, захисту та керування високовольтними мережами. Їхня основна роль полягає в тому, щоб діяти як «мозок» енергосистеми, швидко виявляючи несправності та надаючи команди автоматичним вимикачам для відключення пошкоджених ліній, тим самим запобігаючи масовим пошкодженням обладнання або відключенням електроенергії.

Шафи РЗА працюють на основі простої, автоматизованої послідовності:

Моніторинг. Спеціалізовані датчики (так звані вимірювальні трансформатори) постійно вимірюють струм і напругу електричної мережі.

Виявлення. Мікропроцесорні реле шафи отримують ці вимірювання. Вони постійно розраховують значення потужності, щоб перевірити, чи все безпечно.

Рішення. Якщо виявлено небезпечний сплеск або несправність, реле обчислює ступінь серйозності. Воно порівнює несправність із попередньо встановленими правилами безпеки.

Дія. Шафа надсилає електричний сигнал для розмикання високовольтних автоматичних вимикачів. Це ізолює пошкоджену лінію електропередач або трансформатор від решти справної мережі.

Типи шаф за напругою та призначенням

Системи РЗА налаштовані для захисту різних частин енергомережі. Поширені типи включають:

Шафи захисту ліній . Призначені для захисту ліній електропередач високої напруги від коротких замикань та ударів блискавки.

Шафи захисту трансформаторів. Захищають великі підвищувальні та знижувальні трансформатори від перевантажень, внутрішніх несправностей та раптових стрибків напруги.

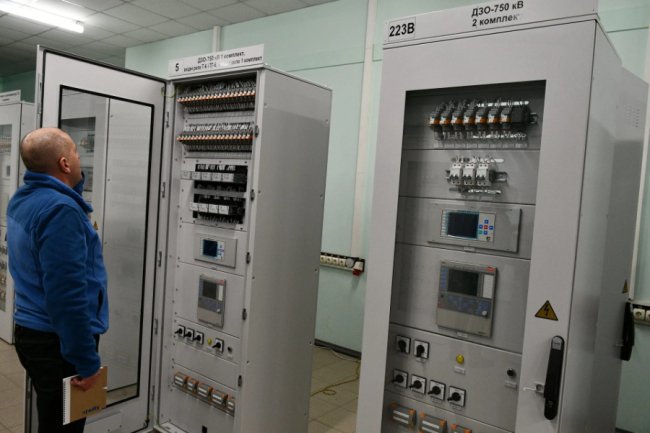

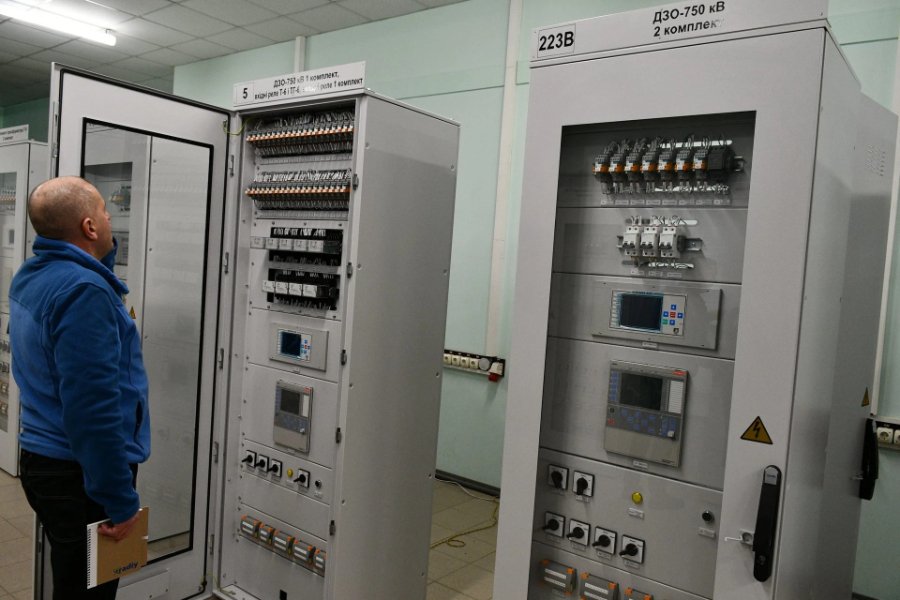

Шафи захисту шин. Захищають основні вузли електричного з'єднання (шин), де зустрічаються кілька ліній електропередач всередині підстанції.

Шафи захисту генераторів . Спеціально контролюють параметри блоків генерації на електростанціях.

Централізовані РЗА. Удосконалені шафи, які контролюють та керують цілими цифровими підстанціями за допомогою високошвидкісних комунікаційних мереж для швидкого реагування на дані всієї мережі.

Також часто використовують спрощений поділ за напругою:

РЗА для мереж до 35 кВ ;

РЗА для мереж 110–220 кВ ;

РЗА для мереж 330–750 кВ .

Такий поділ відповідає практиці проєктування, вибору терміналів релейного захисту та експлуатації енергетичних об'єктів.

Галузі застосування

Шафи РЗА є критично важливими компонентами скрізь, де виробляється, передається або розподіляється електроенергія:

1. Електричні підстанції. Використовуються на вузлах середньої та високої напруги (35 - 750 кВ) для захисту інфраструктури та підтримки стабільності мережі.

2. Електростанції. Керують безпекою генераторів, турбін та внутрішніх систем обслуговування станцій.

3. Промислові об'єкти . Захищають важке виробниче обладнання та забезпечують безперервну подачу електроенергії до критично важливих процесів.

4. Відновлювана енергетика. Керують збором та безпечним розподілом електроенергії від вітрових електростанцій та сонячні парки до національної мережі.


Для оптимізації продуктивності мережі шафи РЗА також можна поєднувати з шафами компенсації реактивної потужності, які зменшують втрати електроенергії та стабілізують рівні напруги по всьому підприємству.

Обираючи РЗА, звертайте увагу на клас напруги, тип об'єкта, необхідні функції захисту, швидкодію, сумісність із наявним обладнанням, відповідність стандартам та можливість подальшого розширення системи.

Оберіть оптимальне рішення для свого об'єкта – перейдіть до каталогу РЗА та знайдіть обладнання, що відповідає вашим вимогам.
